| 名称：衬氟球阀 |  | | 编号： | | 型号：Q41F46-10,16 | | 类别： | | 品牌： | |  |  | | 用途：
本阀门适用于工作温度≤150℃的一般腐蚀性流体管路上，适用于各种浓度的盐酸，硫酸以及王水、硝酸、各种子有机酸、强碱、强氧化剂货浓烯酸交替、酸碱交替，多种有机溶剂和其它强蚀性介质。
Q41F46-10,16

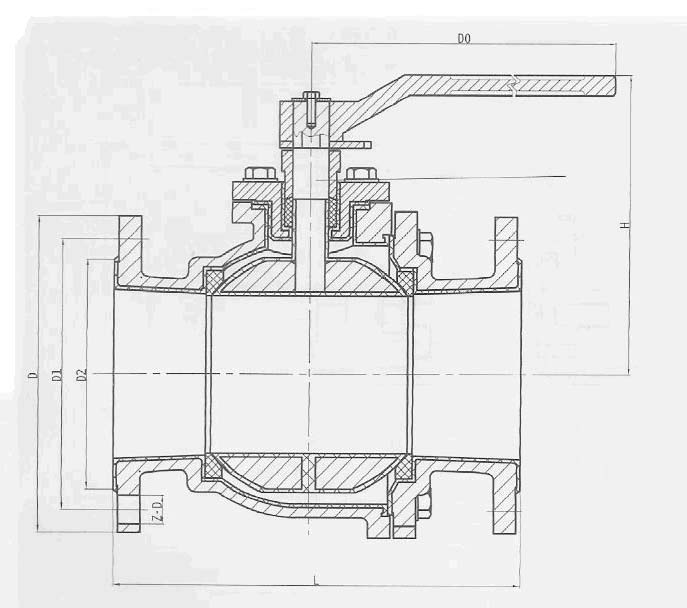

主要外型尺寸和连接尺寸 单位：毫米
Main overall﹠connecting dimensions Unit:mm
|
公称通径
DNmm |
工作压力
MPa |
L |
D2 |
D1 |
D |
B |
F |
H |
Z-Фd |
重量
Kg |
|
15 |
1.6
1.0 |
130 |
45 |
65 |
95 |
14 |
3 |
95 |
4-13.5 |
4 |
|
20 |
140 |
55 |
75 |
105 |
16 |
3 |
98 |
4-13.5 |
4.5 |
|
25 |
150 |
65 |
85 |
115 |
16 |
3 |
103 |
4-13.5 |
4 |
|
32 |
165 |
78 |
100 |
140 |
18 |
3 |
120 |
4-17.5 |
7 |
|
40 |
180 |
85 |
120 |
150 |
18 |
3 |
125 |
4-17.5 |
9 |
|
50 |
200 |
100 |
135 |
165 |
20 |
3 |
137 |
4-17.5 |
15 |
|
65 |
220 |
120 |
155 |
185 |
20 |
3 |
145 |
4-17.5 |
19 |
|
80 |
250 |
135 |
155 |
200 |
22 |
3 |
185 |
4-17.5 |
30 |
|
100 |
280 |
155 |
185 |
220 |
24 |
3 |
220 |
8-17.5 |
40 |
|
125 |
320 |
185 |
210 |
250 |
24 |
3 |
230 |
8-17.5 |
65 |
|
150 |
360 |
210 |
240 |
285 |
26 |
3 |
283 |
8-2 |
85 |
|
200 |
457 |
265 |
295 |
340 |
28 |
4 |
325 |
8-22 |
153 | | | |  |
|
| |
|
|
