名称:超短型法兰球阀
编号:
型号:Q41F-16C,16P,16R
类别:规格:DN15~150
品牌:






技术特性  Specification

公称压力

Nominal pressure

1.6





MPa

壳体试验压力

Shell test pressure

2.4

低压密封试验压力

Seal test low pressure

0.6

高压密封试验压力

Seal test high pressure

1.76

阀体材料

Material of body

C

P

R

适用介质

Suitable medium

水、  油、

WaterOilSteam

氧化性介质

Oxidant

还原性介质

Reductant

适用温度

Suitable temperature

30℃~150


Q41FM-16C,16P,16R

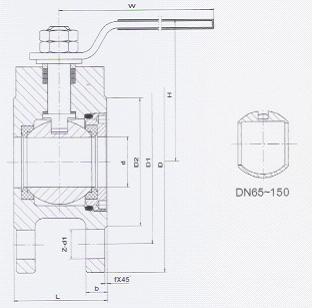

主要外形尺寸和连接尺寸     单位:毫米

Generalconnection dimensions  Unitmm

 DN

d

L

 D

  D1

 D2

H

W

b

Z-d1

f

15

15

32

95

65

48

62

110



4-14

0.8

20

19

38.5

105

75

58

70

125



4-14

1

25

23.5

45

115

85

68

79

135



4-14

1

32

30

55

135

100

78

86

150

16

4-18

2

40

36

62

145

110

85

92

150

16

4-18

3

50

45

72

160

125

100

102

180

16

4-18

3

65

58

95

180

145

120

158

250

18

4-18

3

80

67

120

195

160

135

172

300

20

8-18

3

100

76

145

215

180

155

187

350

20

8-18

3

125

100

200

245

210

185

200

650

22

8-18

3

150

125

225

280

240

210

240

840

24

8-23

3

结构长度:Q/SYF012-96          Face to face: Q/SY012-96  DN125,150为左、右阀体的两块式结构

法兰标准:JB79-59              Flange standard:JB79-59
